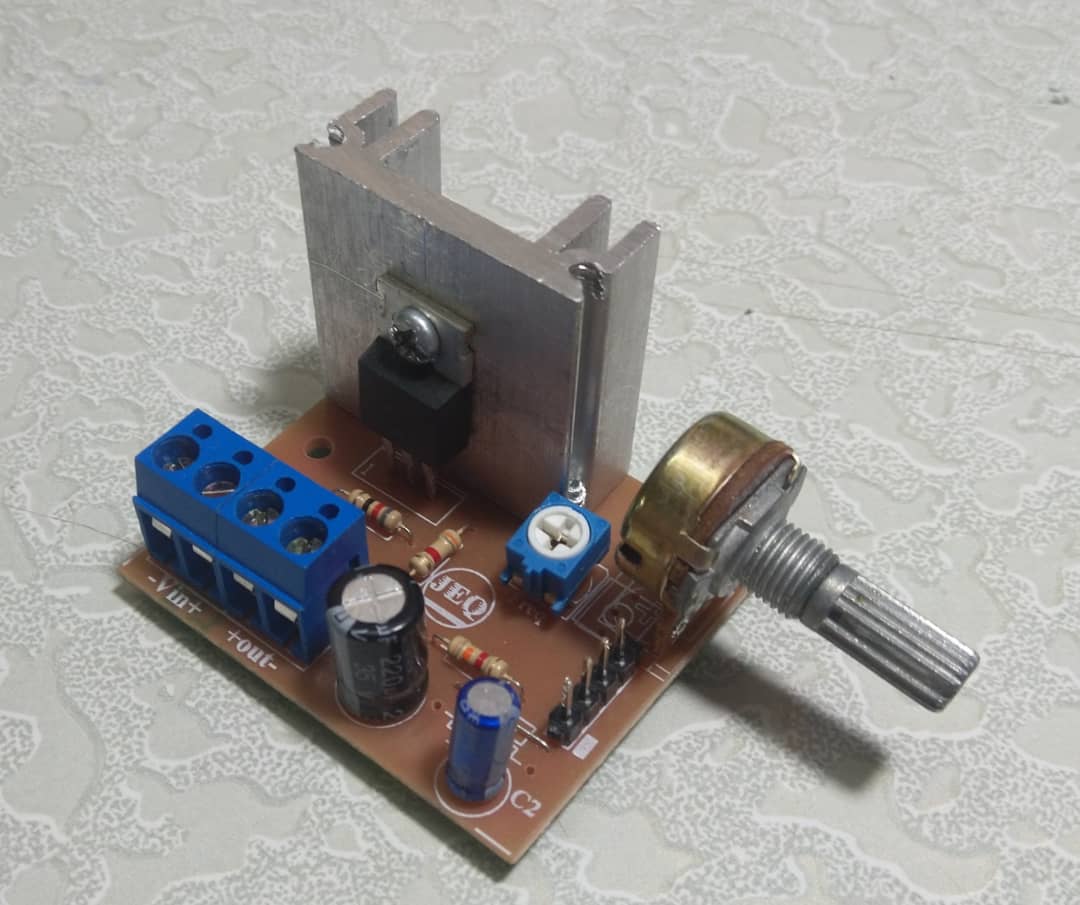

دیمر DC مولد PWM (کنترل نور لامپ و سرعت موتور)

این کیت می تواند دور موتور DC و یا لامپ یا LED یا هر وسیله DC را کنترل کند.در واقع نور لامپ یا سرعت موتور را از ۰ تا ۱۰۰ درصد کم و زیاد میکند. این محصول با ولتاژ ۸ تا ۳۰ ولت DC کار کرده و هر نوع لامپ و موتوری را در این محدوده می تواند کنترل نماید.

به علت استفاده از یک ترانزیستور MOSFET که می تواند جریان های بالا را تحمل کند می توان انواع موتورها را به این ماژول وصل نمائید.

نکته لازم به ذکر اینکه یک هیت سینک (رادیاتور خنک کننده) جهت افزایش کارایی ترنزیستور در نظر گرفته شده است.
نکته بسیار مهم دیگر اینکه چناچه بخواهید جریان بیشتری از این کیت بگیرید باید توان جریان سطوح مسی فیبر کیت را بالا ببرید. برای این منظور کافی است که خطوط ضخیم قسمت های مسی را که توسط چاپ محافظ سبز پوشیده شده است ، ابتدا توسط نوک تیغ کاتر خراشانده تا چاپ سبز از سطح مسی برداشته شود و سپس توسط سیم لحیم قلع کاری کرد تا به ضخامت فیبر مسی افزوده شود تا جریان بیشتری از خروجی کیت گرفته شود.

یک پتانسیومتر برای تنظیم فرکانس خروجی نیز وجود دارد که کاربرد آن در هنگام اتصال به موتور ها و آرمیچر ها معلوم میشود چراکه موتورها و آرمیچرها به فرکانس حساس هستند و ممکن است با اتصال آنها به بعضی از دیمرها صدای بدی از موتور بیاید و مسلما موتور آمپرکشی بیشتری خواهد داشت. در این دیمر ،با تغییر پتانسیومتر فرکانس را روی بهترین حالت قرار دهید. رنج تغییر فرکانس بین ۱۶۳ تا ۱۵۳۸۴Hz میباشد.
